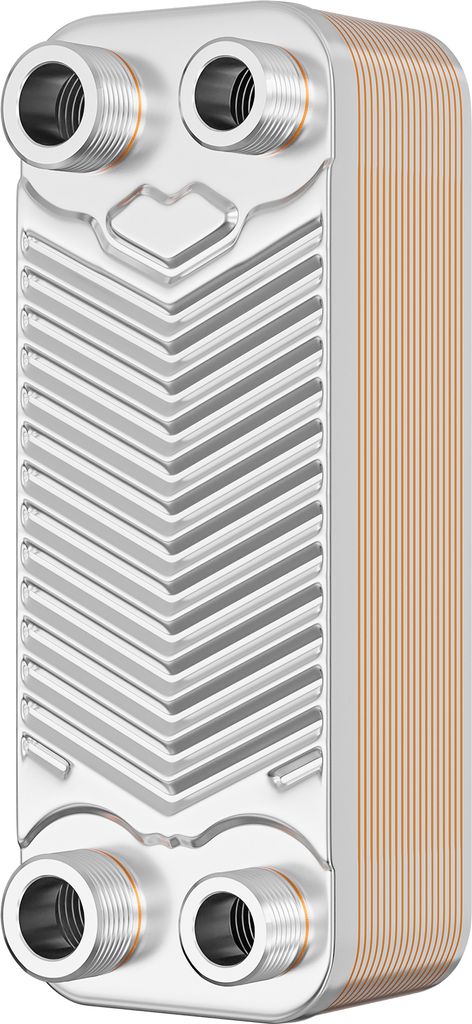

Wymiennik ciepła Hrale ze stali nierdzewnej 20 płyt maks. 44 kW Płytowy wymiennik ciepła Wymiennik ciepła

• Typ B3-12 o maksymalnym natężeniu przepływu 4 m³/h
• Objętość na kanał wynosi 0,36 litra.
• Przyłącza: F1 i F3 1/2" 20,67 mm oraz F2 i F4 3/4" 26,16 mm zgodnie z ISO-G
• Możliwy zakres temperatur: -195°C do +225°C do 20bar (Europa: 0,5bar)
• Obwód: F1>F3/F4>F2, materiał: stal nierdzewna AISI 304, materiał lutowniczy 99,9% miedź

Płytowy wymiennik ciepła może być używany elastycznie. Kompaktowa i mała jednostka konstrukcyjna, niska waga, wysoka wydajność wymiany ciepła dzięki technicznie wyrafinowanemu wytłaczaniu płyt, wysokie temperatury robocze i ciśnienia robocze, materiał ze stali nierdzewnej zapewnia dobrą odporność na korozję, prosta instalacja, wyjątkowo niskie koszty utrzymania, łatwa obsługa, opłacalna jednostka produkowana masowo, niska zawartość produktu.

Grzejniki płytowe są stosowane na przykład w przemysłowej technologii grzewczej, ale także w technologii chłodzenia i solarnej.

- CHP
- Systemy klimatyzacji
- Pompy ciepła
- Ogrzewanie podłogowe
- Elektrociepłownie
- Odprowadzanie ciepła
- Ogrzewanie wody
- Klimatyzacja budynków
- Przemysł spożywczy
- Chłodnictwo i klimatyzacja
- Ogrzewanie ciepłej wody użytkowej
- Sieci ciepłownicze
- Słoneczne systemy grzewcze
- systemy grzewcze zagrożone zamarznięciem
- Systemy odzyskiwania ciepła
- Ogrzewanie wody basenowej
- Ogrzewanie paliwami regeneracyjnymi
- Konwersja oleju roślinnego dla samochodów osobowych i ciężarowych
- Separacja systemów ogrzewania podłogowego
- procesy produkcji chemicznej i farmaceutycznej
- Stacje przesyłowe w sieciach ciepłowniczych

Płytowy wymiennik ciepła B3-12-20
Maks. Przepływ 4 m³/h
Objętość na kanał 0,36 litra

Przyłącza:
F1 i F3 1/2" 20,67 mm zgodnie z ISO-G
F2 i F4 3/4" 26,16 mm zgodnie z ISO-G

Wymiary
Grubość płytki drukowanej: 0,26 mm
Grubość płytki pokrywy: 1 mm
Odległość między płytkami: 2,1 mm
Wymiary płytki: 191 x 73 mm

Materiał płytki
Stal nierdzewna 304 / miedź
